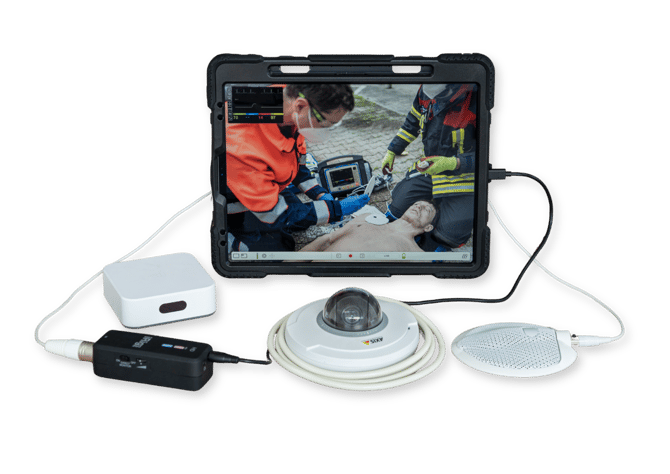

Folgende Komponenten sind in der qubeAVgo enthalten:
- iPad 13” inkl. Schutzhülle und Netzteil
- WLAN-Router inkl. Netzteil
- POE-Injektor inkl. Anschlusskabel (Strom & LAN)
- PTZ-Kamera inkl. Anschlusskabel
- Steckdosenleiste
- Grenzflächenmikrofon inkl. Anschlusskabel
- Vorverstärker inkl. Anschlusskabel
- Aufbewahrungstasche
Um die qubeAVgo zu nutzen sind nur wenige Schritte notwendig:
Voraussetzung: Stellen Sie sicher, dass alle Komponenten aus der Aufbewahrungstasche entnommen wurden, bevor Sie mit der Einrichtung beginnen.
Mitgelieferte Steckdosenleiste an eine Stromquelle anschließen.- WLAN-Router und POE-Injektor an die Steckdosenleiste anschließen.
- POE-Injektor und WLAN-Router mithilfe des grünen LAN-Kabels verbinden.
- PTZ-Kamera und den POE-Injektor mit dem blauen LAN-Kabel verbinden.
- Die mitgelieferte Kamera verfügt über ein eingebautes Mikrofon. Um die Tonqualität zu verbessern, kann optional das Grenzflächenmikrofon angeschlossen werden:
- Zunächst das Grenzflächenmikrofon mit dem XLR-Kabel an den Vorverstärker anschließen. Um flexibler zu sein, kann das 10m XLR-Verlängerungskabel dazwischen gesteckt werden.
- Im nächsten Schritt den Vorverstärker mit dem USB-C auf Micro-USB-Kabel an das iPad anschließen.
- Am Vorverstärker den Schalter 48V auf ON stellen und mit dem Drehregler Gain die gewünschte Verstärkung einstellen. Die untere LED zeigt den Audiopegel an:
- Grün/Orange (wechselnd): Optimaler Pegel – keine Anpassung nötig.
- Dauerhaft blau oder grün: Verstärkung erhöhen.
- Kurzzeitig oder dauerhaft rot: Verstärkung verringern.
6. Anschließend iPad starten. Darauf achten, dass sich das iPad im Netzwerk des mitgelieferten Routers befindet. Über die iPad-Einstellungen > WLAN, kann das vorkonfigurierte Netzwerk ausgewählt werden. Die Zugangsdaten (SSID und Passwort) befinden sich auf dem Router. Sollten einen weiterer qubeMONITOR verwendet wird, muss dieser ebenfalls mit dem Router des qubeAVgo Systems verbunden werden.
